周口市風機廠:T40型軸流通風機介紹

發布時間：2020年04月09日作者：周口市通用鼓風機有限公司

T40型軸流通風機用途：

周口市風機廠生產的T40軸流風機用于工廠、倉庫、辦公室、住宅內通風換氣或加強暖氣散熱之用。若將機殼去掉則可作為風扇用。也可在較長的排氣管道內間隔串聯安裝，以提高管道中的風壓。通過風機的氣體應不易燃、不易爆、無腐蝕性、無粘性物質及顯著粉塵，其溫度不得超過45℃。

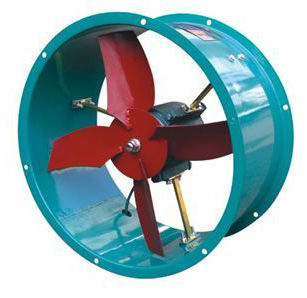

T40型軸流通風機結構：

T40型軸流通風機由葉輪、機殼、集風器三部分組成。

1、葉輪部：由葉片、輪轂組成，葉片系圓弧薄板，由薄鋼板沖壓而成，按所需安裝角焊于輪轂外圓上。

2、集風器部：為減少氣流進入口的損失，集風器制成圓弧流線型，由薄鋼板沖壓或旋壓機旋壓成形。

3、機殼部：由風筒、底座及支板等組成，均采用薄鋼板及型材制成。風筒為直圓筒形，與葉輪之間有一定的間隙。

T40型軸流通風機型式：

T40型軸流通風機由于修改了原30K4型風機的翼型，采用了新型圓筒形輪轂結構，因而使風機的空氣效率由原來的67%提高到84%，并增強了葉根處的強度。T40型軸流通風機產品按葉輪直徑不同共分成十個機號，依次排列為№2.5、3、3.5、4、5、6、7、8、9、10。每一種機號的葉片又可安裝成15°、20°、25°、30°、35°五種角度。由于葉輪直徑大小、葉片安裝角度、主軸轉速快慢等不同，故其風量、風壓及消耗動力亦隨之不同，風壓由31Pa～473Pa，風量由564m³/h～48200m³/h。本系列產品均采用葉輪直接裝在電動機上的直聯結構，在葉輪圓周速度不超過60m/s條件下配以三種轉數：2900r/min、1450 r/min、960 r/min。面對進風口方向看葉輪均為逆時針旋轉。

T40型軸流通風機性能參數

號	轉速	葉片數量	角度	全壓	風量	軸功率	電動機
	r/min	（個）	（°）	Pa	m³/h	KW	型號	功率KW
2.5	2900	4	15	125	1130	0.0578	AO25612	0.09
			20	138	1451	0.0783	AO25612	0.09
			25	140	1861	0.0992	AO25622	0.12
			30	149	2009	0.1145	AO25622	0.12
			35	184	2272	0.1657	AO26312	0.18
	1450	4	15	31	565	0.0072	JWO6B-4	0.025
			20	34	724	0.0098
			25	35	932	0.0124
			30	37	1012	0.0143
			35	46	1141	0.0207
3	2900	4	15	180	1951	0.144	AO26312	0.18
			20	199	2498	0.195	AO26322	0.25
			25	202	3218	0.247	AO26322	0.25
			30	215	3481	0.285	AO27112	0.37
			35	266	3931	0.413	AO27122	0.55
	1450	4	15	45	976	0.018	AO25624	0.09
			20	50	1249	0.0244
			25	51	1609	0.0308
			30	54	1739	0.0356
			35	67	1958	0.0516
3.5	2900	4	15	245	3100	0.311	AO27112	0.37
			20	272	3971	0.422	AO27122	0.55
			25	274	5119	0.533	AO27122	0.55
			30	292	5519	0.615	AO28012	0.75
			35	363	6239	0.892	Y802-2	1.1
	1450	4	15	62	1552	0.0389	AO25614	0.06
			20	68	1980	0.0528	AO25614	0.06
			25	69	2560	0.0666	AO25624	0.09
			30	74	2761	0.0769	AO25624	0.09
			35	90	3121	0.1113	AO26314	0.12
4	2900	4	15	321	4630	0.605	Y802-2	1.1
			20	355	5918	0.822	Y802-2	1.1
			25	359	7639	1.039	Y802-2	1.1
			30	382	8240	1.2	Y90S-2	1.5
			35	473	9310	1.732	Y90L-2	2.2
	1450	4	15	80	2318	0.0756	AO27114	0.25
			20	88	2959	0.1027
			25	90	3820	0.1299
			30	95	4118	0.15
			35	119	4658	0.2168
5	1450	4	15	125	4522	0.231	Y802-4	0.75
			20	138	5789	0.314
			25	140	7448	0.396
			30	149	8050	0.457
			35	184	9090	0.662
	960	4	15	54	2992	0.0669	90S-6	0.25
			20	61	3830	0.0909
			25	62	4939	0.1149
			30	66	5332	0.1327
			35	81	6019	0.192
6	1450	4	15	180	7808	0.575	Y90S-4	1.1
			20	200	9990	0.78	Y90S-4	1.1
			25	202	12899	0.986
			30	215	13900	1.138	Y90L-4	1.5
			35	267	15700	1.65	Y100L1-4	2.2
	960	4	15	79	5159	0.167	Y90S-6	0.75
			20	87	6610	0.227
			25	88	8510	0.286
			30	94	9202	0.331
			35	117	10400	0.476
7	1450	4	15	245	12398	1.24	Y90L-4	1.5
			20	272	15901	1.69	Y90L-4	1.5
			25	274	20498	2.13	Y100L1-4	2.2
			30	294	22100	2.47	Y100L2-4	3
			35	363	24998	3.57	Y112M-4	4
	960	4	15	108	8201	0.36	Y90S-6	0.75
			20	119	10501	0.49
			25	121	13500	0.619
			30	128	14602	0.715
			35	159	16494	1.034	Y90L-6	1.1
8	1450	4	15	321	18500	2.43	Y100L2-4	3
			20	355	23699	3.29	Y112-4	4
			25	359	30499	4.16
			30	381	33001	4.81	Y132S-4	5.5
			35	473	37520	6.96	Y132M-4	7.5
	960	4	15	140	12301	0.703
			20	156	15700	0.954	Y90L-6	1.1
			25	158	20200	1.21
			30	168	21812	1.4	Y100L-6	1.5
			35	208	24700	2.02	Y112M-6	2.2
9	960	4	15	177	17399	1.27	Y100L-6	1.5
			20	197	22298	1.72	Y112M-6	2.2
			25	199	28699	2.18	Y132S-6	3
			30	212	31100	2.51
			35	263	31500	3.64	Y132M1-6	4
10	960	4	15	220	24001	2.15	Y112M-6	2.2
			20	243	30701	2.91	Y132S-6	3
			25	246	39337	3.68	Y132M1-6	4
			30	262	42700	4.26	Y132M2-6	5.5
			35	323	48200	6.15	Y160M2-6	7.5

更多產品知識請訪問周口市風機廠官網：m.zfbwgd.cn電話：0394-8204228手機：15539456606 劉經理
